Концентрический крест из нержавеющей стали

Концентрический крест из нержавеющей стали, также известный как 4-контактные трубные разъемы, представляют собой точные компоненты, предназначенные для разделения или объединения потока жидкости в четырех направлениях в системах трубопровода. Изготовленные из из нержавеющей стали 304, 316 или 316 л, эти фитинги преуспевают в коррозийных, высоких и экстремальных температурных условиях, что делает их идеальными для таких отраслей, как нефть и газ, химическая обработка, HVAC и очистка воды.

РАЗМЕР:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80(3")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Индивидуальный размер обратитесь к нам

Отправить запрос

Описание продукта

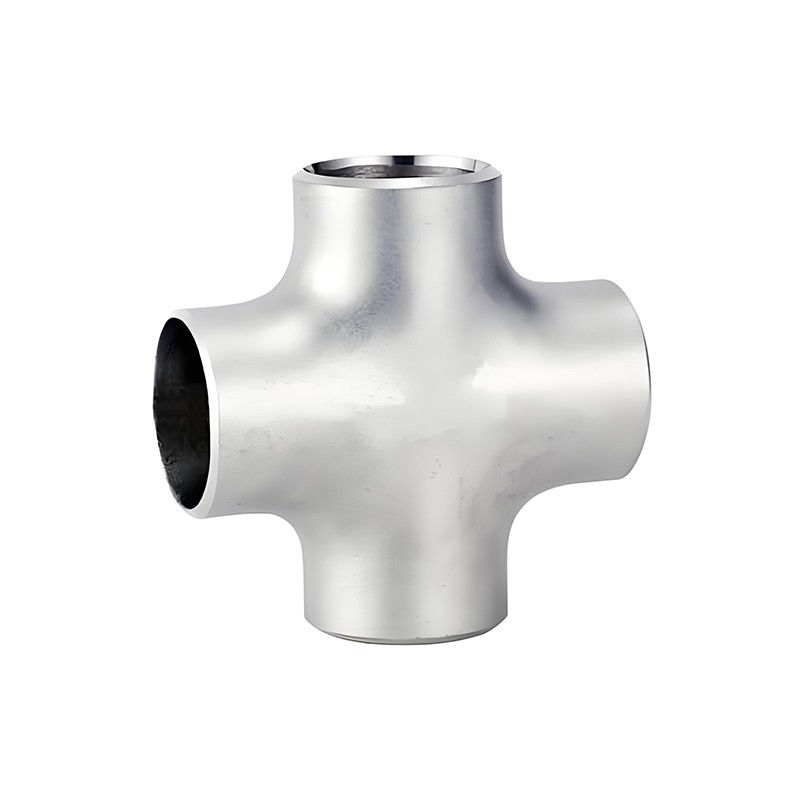

Название продукта: концентрический крест из нержавеющей стали
Размер: бесшовная 1/2 ″ -24 ″ (DN15-DN600)
Сварная 1/2 ″ -64 ″ (DN12-DN1600)
Стандарт: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635
Толщина: Sch5-xxs
Уход: TP304L, TP316L, TP310S, TP321, TP904L; Diplex S31803/F51, S32750/F53

Ключевые функции:

Надежная конструкция: бесшовные или сварные конструкции гарантируют, что утечка производительности под давлением до SCH 160.
Коррозионная устойчивость: композиция сплава хрома-никеля выдерживает кислоты, хлориды и окисление.
Универсальные конфигурации: выберите равные скрещивания (все порты одинакового размера) или восстанавливающие скрещивания (смешанные диаметры).
Гигиеническая отделка: полированные поверхности (RA ≤0,8 мкм) соответствуют санитарным стандартам для применений пищи, фарма и биотехнологии.
Диапазон температуры: стабильная производительность от -196 ° C до 870 ° C, подходящая для криогенных или высоких систем.

Приложения:

Распределение жидкостей в сложных трубопроводных сетях.
Соединение линий инструментов в химических растениях.
Системы HVAC для управления воздушным/водоем.
Санитарные системы в молочных продуктах, напитках и фармацевтическом производстве.
Соответствует стандартам ASTM A403, ASME B16.11 и DIN 2615. Пользовательские размеры и оценки материалов доступны.

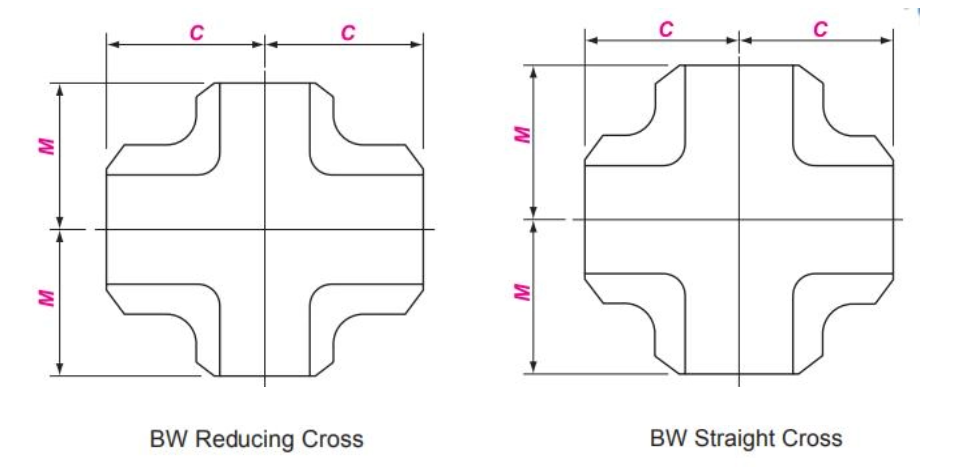

Номинальный размер		Внешний диаметр в Bevel	Центр до конца
Номинальный размер		Внешний диаметр в Bevel	Центр до конца
Дн	НПС	ИЗ	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499

Горячие Теги: Концентрический крест из нержавеющей стали
