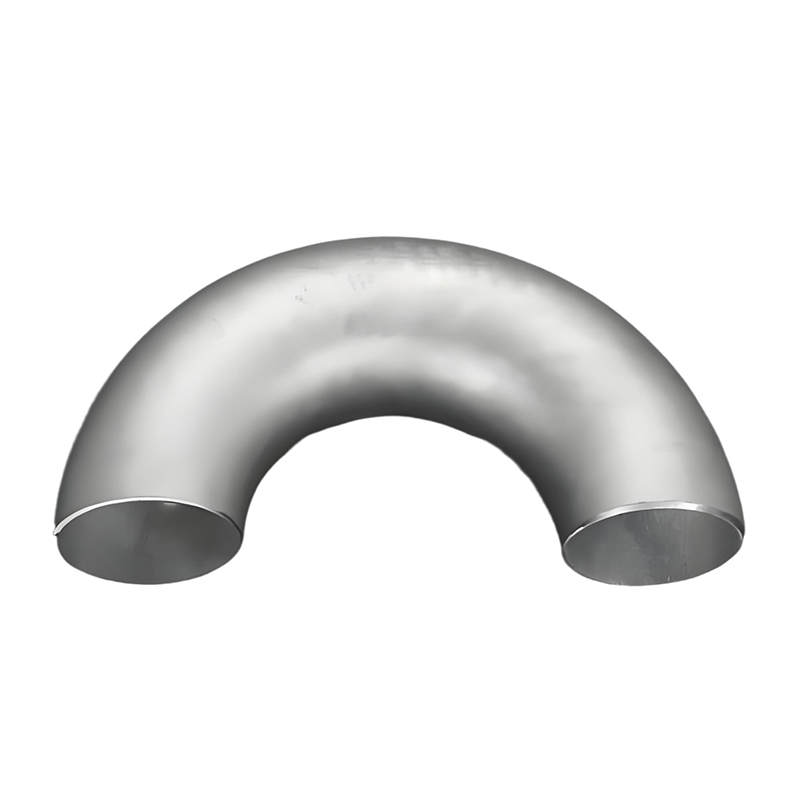

Промышленное колено из нержавеющей стали 180°

SN Valve является ведущим китайским производителем колен из нержавеющей стали на 180°.

РАЗМЕР:

ДУ10(3/8")	Ду15(1/2")	Ду20(3/4")	Ду25(1")	Ду40 (1-1/2")
Ду50(2")	DN80(3")	ДУ100(4")	Ду125(5")	Ду150(6")
Ду200(8")	Ду250(10")	ДУ300(12")	ДУ350(14")	ДУ400(16")
ДУ450(18")	ДУ500(20")	ДУ550(22")	ДУ600(24")

Индивидуальный размер Проконсультируйтесь с нами

Отправить запрос

Описание продукта

Размер: Бесшовный 1/2″-24″(DN15-DN600)
Сварной 1/2″-64″(DN12-DN1600)

Стандарт: АСМЭ Б16.9,
ХТ/Т21631, МСС СП-43, ДИН2605, ДЖИСБ2313
ГБ/Т12459, ГБ/Т13401, СХ3408, ХГ/Т21635

Толщина: SCH5-XXS

Оценка: ТП304Л, ТП316Л, ТП310С, ТП321, ТП904Л; ДЕПЛЕКС С31803/Ф51, С32750/Ф53

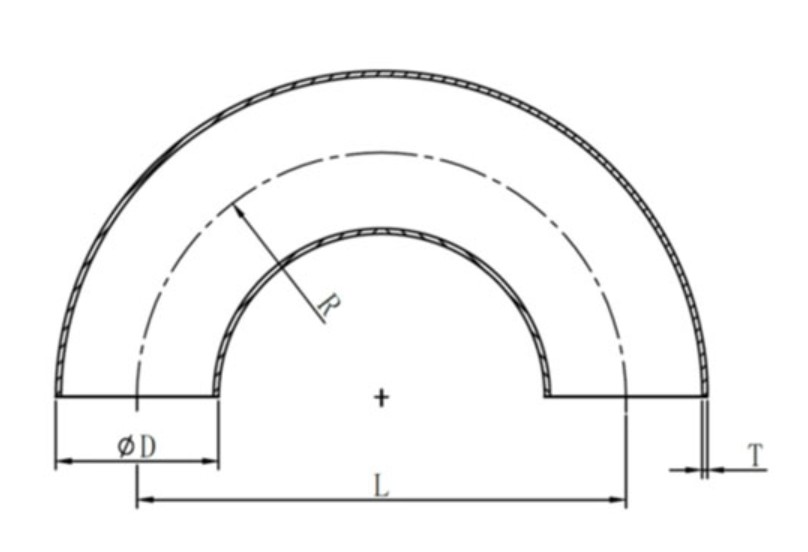

Номинальный Размер трубы DN	Внешний диаметр на фаске D		Центр в центр		Вернуться к Лицам
			180° локти
			P		K
	Серия А	Серия Б	Длинный радиус	Короткий радиус	Длинный радиус	Короткий радиус
15	21.3	18	76	—	48	—
20	26.9	25	76	—	51	—
25	33.7	32	70	51	56	41
32	424	38	95	64	70	52
40	48.3	45	114	76	83	62
50	60.3	57	152	102	106	81
65	76,1(73)	76	191	127	132	100
80	88.9	89	229	152	159	121
90	101.6	—	267	178	184	140
100	114.3	108	305	203	210	159
125	139.7	133	381	254	202	197
150	168.3	159	457	305	313	237
200	219 1	219	610	406	414	313
250	273.0	273	762	508	518	391
300	323.9	325	914	610	619	467
350	355.6	377	1067	711	711	533
400	406.4	426	1219	813	813	610
450	457.0	478	1372	914	914	686
500	508.0	529	1524	1016	1016	762

Спецификация промышленного колена из нержавеющей стали на 180°:

Бесшовная конструкция трубы, диапазон размеров от 1/2 дюйма до 24, толщина стенки в соответствии со стандартом ASME B16.9, номинальное давление от класса 150 до 2500.
Процесс: Прецизионное холодное волочение, зеркальная полировка внутренних и внешних стенок (Ra ≤ 0,8 мкм), уменьшение остатков среды, соответствие гигиеническим стандартам пищевой и фармацевтической промышленности.

Преимущества производительности

Центр в центр
Благодаря использованию технологии штамповки в закрытых штампах для устранения дефектов расслоения материала предел прочности составляет ≥ 550 МПа, предел текучести ≥ 200 МПа и выдерживает системы высокого давления (PN16 МПа).

Конструкция с углом изгиба 180 ° оптимизирует эффективность рулевого управления жидкостью, снижает потери давления и подходит для систем транспортировки нефти и циркуляции химических реакторов.
Адаптивность к суровым условиям

316L содержит молибден (Mo ≥ 2,1%), устойчив к точечной и межкристаллитной коррозии, подходит для морских платформ, опреснения морской воды и сероводородных нефте- и газопроводов.
Высокотемпературная обработка на раствор (закалка в воду 1000°С) обеспечивает стабильность структуры аустенита и позволяет избежать высокотемпературной деформации ползучести.

Установка и совместимость

Поддерживает сварку (TIG/MIG), фланцевое соединение или резьбовое соединение (NPT/BSP) и совместим с трубопроводными системами различных стран, такими как ANSI, DIN, JIS и т. д.
Обеспечьте индивидуальную конструкцию порта (плоскую и скошенную), совместимую со сваркой разнородных материалов из углеродистой и легированной стали.

219 1

Энергетика и химическая промышленность: Трубопроводы высокого давления на нефтеперерабатывающих заводах, отводы для хранения и транспортировки СПГ, циркуляционные контуры оборудования для кислотной промывки.
Пищевая и фармацевтическая промышленность: CIP-мойка трубопроводов, транспортировка стерильных жидкостей, электролитическая полировка поверхностей в соответствии с сертификацией FDA.
Суда и атомная энергетика: системы охлаждения морской водой, сейсмостойкие опорные конструкции для трубопроводов ядерного класса, сертифицированные PED 2014/68/EU.

Контроль качества и сертификация

Стандарты контроля: 100% радиографический контроль (RT) и ультразвуковой контроль (UT) для обеспечения отсутствия пористости и трещин в сварном шве; Гидростатическое испытание достигает 1,5-кратного рабочего давления.
Сертификационные документы: предоставление отчета о материале EN 10204 3.1, сертификата системы качества ISO 9001 и поддержка сторонней проверки.

Горячие Теги: Промышленное колено 180° из нержавеющей стали, Китай, Производитель, Поставщик, Фабрика
