Раструбный сварной фитинг

SN Valve является ведущим китайским производителем фитингов под приварку враструб. Фитинг с раструбной сваркой — это тип детали крепления трубы, при которой труба вставляется в углубление фитинга, клапана или фланца. Для соединения труб или арматуры с другими участками трубы применяют угловые сварные швы. В некоторых случаях фитинги с раструбной сваркой являются хорошим выбором из-за их преимуществ, заключающихся в высокой структурной прочности и высокой герметичности. Эти факторы являются важными факторами при разработке проекта трубопровода.

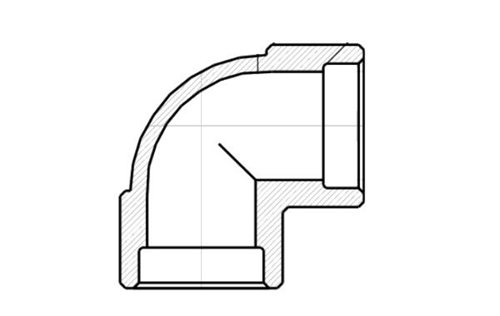

На рисунке ниже вы можете увидеть форму колена под сварку в раструб под углом 90 градусов:

Как правильно описать размеры фитингов для раструбных сварных труб

При размещении запроса на приварные фитинги в раструбе важно указать размеры наружного диаметра (наружного диаметра) и требования к давлению (или таблицу толщины). Фитинги с раструбной сваркой имеют номинальное давление, которое обычно выражается в классах 3000, 6000 и 9000.

Трубные фитинги с раструбной сваркой обычно упрощенно обозначаются как трубные фитинги SW, поэтому вы увидите некоторые описания, такие как колено SW, тройники SW, муфты SW и т. д.

Использование фитингов с раструбной сваркой

Благодаря способности работать под высоким давлением фитинги с раструбной сваркой широко используются в широком спектре промышленных процессов.

● Фитинги для труб с раструбной сваркой, такие как колена, тройники и переходники, можно использовать в трубопроводах для транспортировки токсичных, легковоспламеняющихся или дорогих материалов, где утечка недопустима.

● Используется вместе с трубами ASME для облегчения изменения размеров.

● Применяется в ситуациях, когда трубопровод считается постоянным. Они сконструированы таким образом, чтобы обеспечить хорошие характеристики текучести.

● Изготовлено в соответствии со стандартами ASTM A234, а также соответствует стандарту ASME B16.11. Это стандарт, который охватывает размеры, номинальные значения давления и температуры, маркировку, допуски и требования к материалам для углеродистой стали и кованого углерода. Что касается приемлемых форм материалов, к ним относятся стержни, поковки, бесшовные трубы и бесшовные трубы, которые соответствуют требованиям к химическим веществам, механическим свойствам и практике изготовления фитингов.

Типы и формы

Фитинги под сварку враструб бывают различных форм и типов, включая, помимо прочего, колена, тройники, крестовины и заглушки. Эти фитинги обычно используются для изменения направления трубы, ответвления или закрытия конца трубы.

Материалы и производство

Материал раструбных приварных фитингов обычно подбирается к материалу трубопроводной системы, чтобы обеспечить совместимость и коррозионную стойкость соединения. Обычные материалы включают углеродистую сталь, нержавеющую сталь и легированную сталь. В процессе производства фитинги куются, отливаются или подвергаются механической обработке в соответствии с различными требованиями по размеру и форме.

Соединение и герметизация

Приварные фитинги соединяются раструбной сваркой. В процессе соединения один конец трубы вставляется в раструб фитинга и оба надежно соединяются сваркой. Чтобы обеспечить герметичное соединение, трубу и раструб фитинга перед сваркой обычно очищают и предварительно обрабатывают, а в процессе сварки используют соответствующие методы и материалы сварки.

Характеристики и применение

Фитинги под приварку враструб имеют следующие характеристики:

●Прочное соединение: соединение сваркой, высокая прочность соединения и герметичность.

● Высокая адаптируемость: может использоваться в трубопроводных системах различных размеров и форм.

●Устойчив к высокой температуре и высокому давлению: способен выдерживать высокую температуру и давление.

●Простота установки и обслуживания: по сравнению с другими методами соединения фитинги под приварку в раструб легче устанавливать и обслуживать.

●Фитинги с раструбной сваркой широко используются в различных отраслях промышленности, таких как нефтяная, химическая промышленность, электроэнергетика, судостроение и т. д. В этих областях их обычно используют для соединения трубопроводов, арматуры, фланцев и другого оборудования для обеспечения нормальной работы и безопасности трубопроводной системы.
