Промышленное колено из нержавеющей стали 45°

SN Valve является ведущим китайским производителем колен из нержавеющей стали под углом 45°.

РАЗМЕР:

ДУ10(3/8")	Ду15(1/2")	Ду20(3/4")	Ду25(1")	Ду40 (1-1/2")
Ду50(2")	DN80(3")	ДУ100(4")	Ду125(5")	Ду150(6")
Ду200(8")	Ду250(10")	ДУ300(12")	ДУ350(14")	ДУ400(16")
ДУ450(18")	ДУ500(20")	ДУ550(22")	ДУ600(24")

Индивидуальный размер Проконсультируйтесь с нами

Отправить запрос

Описание продукта

Размер: Бесшовный 1/2″-24″(DN15-DN600)
Сварной 1/2″-64″(DN12-DN1600)

Стандарт: АСМЭ Б16.9,
ХТ/Т21631, МСС СП-43, ДИН2605, ДЖИСБ2313
ГБ/Т12459, ГБ/Т13401, СХ3408, ХГ/Т21635

Толщина: SCH5-XXS

Оценка: ТП304Л, ТП316Л, ТП310С, ТП321, ТП904Л; ДЕПЛЕКС С31803/Ф51, С32750/Ф53

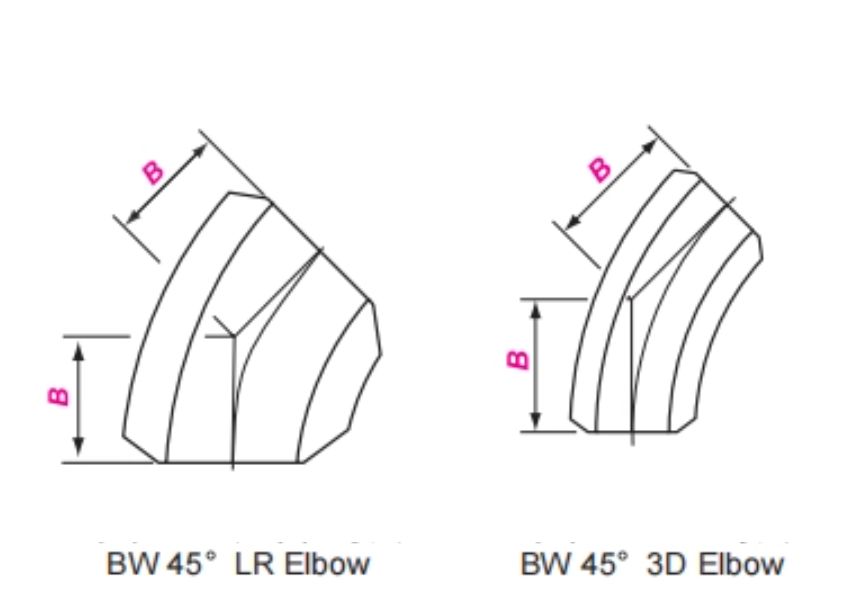

Номинальный размер		Внешний диаметр на фаске	От центра до конца
Номинальный размер		Внешний диаметр на фаске	45° локти
DN	НПС	ИЗ	B
DN	НПС	ИЗ	ЛР	3D
15	1/2	21.3	16	-
20	3/4	26.7	19	24
25	1	33.4	22	31
32	1¼	42.2	25	39
40	1½	48.3	29	47
50	2	60.3	35	63
65	2½	73.0	44	79
80	3	88.9	51	95
90	3½	101.6	57	111
100	4	114.3	64	127
125	5	141.3	79	157
150	6	168.3	95	189
200	8	219.1	127	252
250	10	273.0	159	316
300	12	323.8	190	378
350	14	355.6	222	441
400	16	406.4	254	505
450	18	457.0	286	568
500	20	508.0	318	632
550	22	559.0	343	694
600	24	610.0	381	757
650	26	660.0	406	821
700	28	711.0	438	883
750	30	762.0	470	964
800	32	813.0	502	1010
850	34	864.0	533	1073
900	36	914.0	565	1135
950	38	965.0	600	1200
1000	40	1016.0	632	1264
1050	42	1067.0	660	1326
1100	44	1118.0	695	1389
1150	46	1168.0	727	1453
1200	48	1219.0	759	1516

Спецификация промышленного колена 45° из нержавеющей стали:

Оценка: ТП304Л, ТП316Л, ТП310С, ТП321, ТП904Л; ДЕПЛЕКС С31803/Ф51, С32750/Ф53
Процесс: холодная формовка + отжиг на раствор, внутренняя стенка Ra ≤ 1,6 мкм, внешняя стенка пескоструйная обработка или электролитическая полировка (опция поверхность EP/BA).

Преимущества производительности

Оптимизация эффективности жидкости: поворот на 45° снижает турбулентность и потери давления (перепад давления снижается на 40 % по сравнению с коленами на 90 °*), подходит для магистральных нефте/газопроводов.
Адаптируемость к пространству: компактная конструкция, отвечающая требованиям непрямого угла поворота, подходит для судовых машинных отделений и плотной прокладки трубопроводов на химических заводах.
Сейсмические характеристики: прошел испытание на циклическую усталость MSS SP-117 (≥ 5000 раз без трещин), подходит для объектов в сейсмических зонах.

Типичные применения

Рулевая труба установки каталитического крекинга на нефтеперерабатывающем заводе
Система подачи сверхчистой воды для заводов полупроводников
Энергосберегающая реконструкция сети трубопроводов сжатого воздуха
