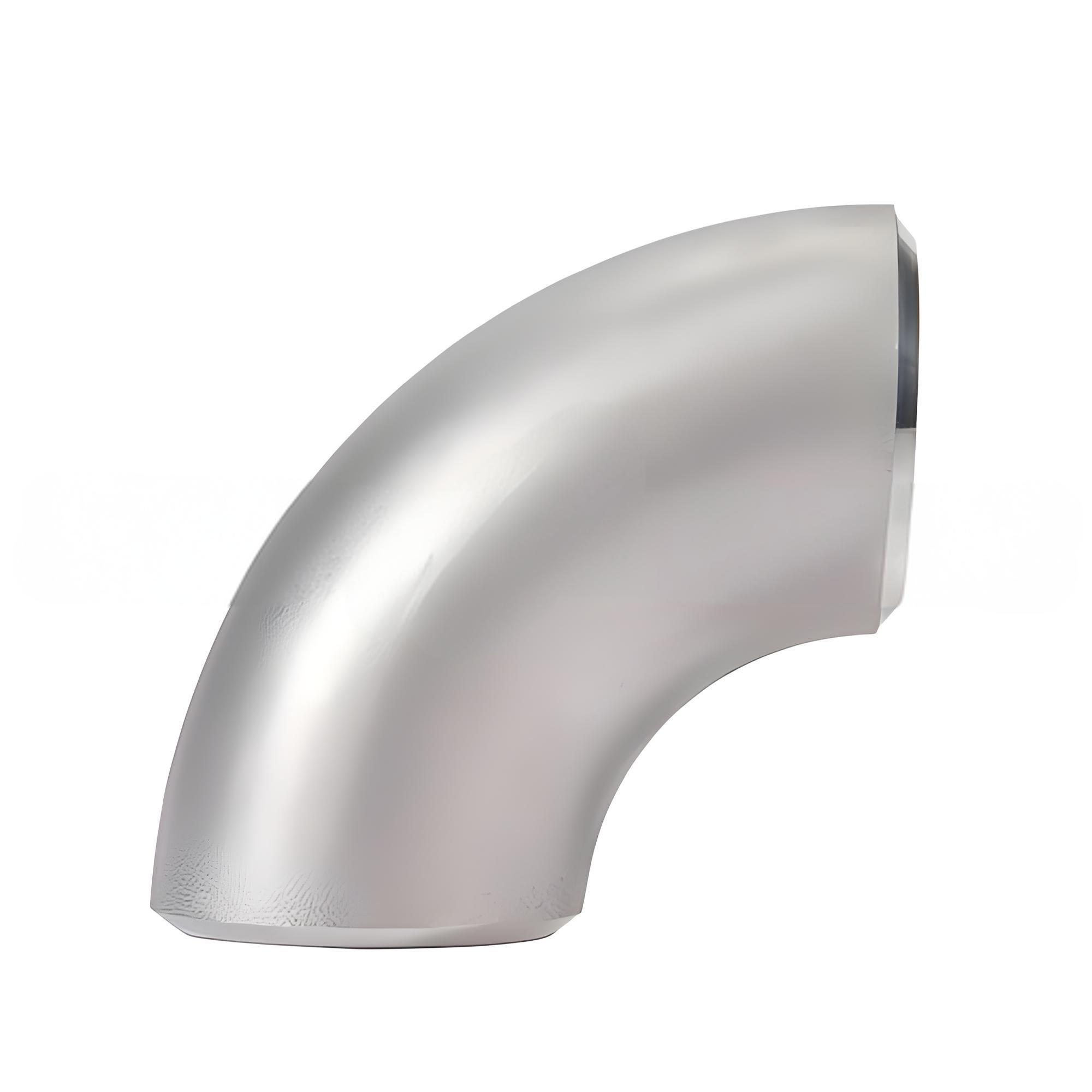

Промышленное колено 90° из нержавеющей стали

SN Valve является ведущим китайским производителем колен из нержавеющей стали под углом 90°.

РАЗМЕР:

ДУ10(3/8")	Ду15(1/2")	Ду20(3/4")	Ду25(1")	Ду40 (1-1/2")
Ду50(2")	DN80(3")	ДУ100(4")	Ду125(5")	Ду150(6")
Ду200(8")	Ду250(10")	ДУ300(12")	ДУ350(14")	ДУ400(16")
ДУ450(18")	ДУ500(20")	ДУ550(22")	ДУ600(24")

Индивидуальный размер Проконсультируйтесь с нами

Отправить запрос

Описание продукта

Размер: Бесшовный 1/2″-24″(DN15-DN600)
Сварной 1/2″-64″(DN12-DN1600)

Стандарт: АСМЭ Б16.9,
ХТ/Т21631, МСС СП-43, ДИН2605, ДЖИСБ2313
ГБ/Т12459, ГБ/Т13401, СХ3408, ХГ/Т21635

Толщина: SCH5-XXS

Оценка: ТП304Л, ТП316Л, ТП310С, ТП321, ТП904Л; ДЕПЛЕКС С31803/Ф51, С32750/Ф53

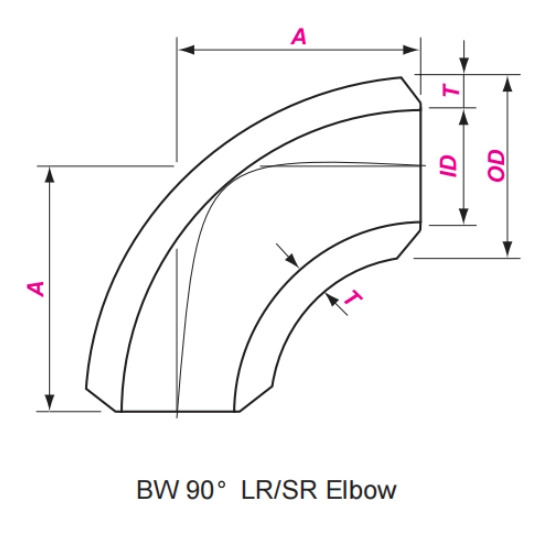

Номинальный размер		Внешний диаметр на фаске	От центра до конца
Номинальный размер			Углы 90°
DN	НПС	ИЗ	A
DN	НПС	ИЗ	ЛР	СР
15	1/2	21.3	38	-
20	3/4	26.7	38	-
25	1	33.4	38	25
32	1 1/4	42.2	48	32
40	1 1/2	48.3	57	38
50	2	60.3	76	51
65	2 1/2	73.0	95	64
80	3	88.9	114	76
90	3 1/2	101.6	133	89
100	4	114.3	152	102
125	5	141.3	190	127
150	6	168.3	229	152
200	8	219.1	305	203
250	10	273.0	381	254
300	12	323.8	457	305
350	14	355.6	533	356
400	16	406.4	610	406
450	18	457.0	686	457
500	20	508.0	762	508
550	22	559.0	838	559
600	24	610.0	914	610
650	26	660.0	991	660
700	28	711.0	1067	711
750	30	762.0	1143	762
800	32	813.0	1219	813
850	34	864.0	1295	864
900	36	914.0	1372	914
950	38	965.0	1448	965
1000	40	1016.0	1524	1016
1050	42	1067.0	1600	1067
1100	44	1118.0	1676	1118
1150	46	1168.0	1753	1168
1200	48	1219.0	1829	1219
1300	52	1321.0	1981	1321
1400	56	1422.0	2134	1422
1500	60	1524.0	2286	1524
1600	64	1626.0	2438	1626
1700	68	1727.0	2591	1727
1800	72	1829.0	2743	1829
1900	76	1930.0	2896	1930
2000	80	2032.0	3048	2032

Спецификация промышленного колена 90° из нержавеющей стали:

Короткий радиус (SR) 1D/Длинный радиус (LR) 1,5D, погрешность толщины стенки ± 10 %, в соответствии со стандартом химической совместимости ISO 4144.
Процесс: горячее прессование и локальная закалка с коэффициентом сварки 1,0, поддержка онлайн-обнаружения рентгеновской визуализации (RTR) в реальном времени.

Преимущества производительности

Точность рулевого управления под прямым углом: короткий радиус 1D экономит 70% монтажного пространства и подходит для модульного оборудования (например, станций СПГ).
Адаптация к экстремальным условиям работы: антиокислительная очистка материала 310S (проверено на 300 циклов тепловой нагрузки), используется для управления дымовыми газами котла.
Совместимость с несколькими стандартами: поддерживает расстояние между отверстиями во фланцах ASME/EN/JIS и может быть предварительно изготовлен с канавками (37°, 45°) для соответствия автоматическим сварочным аппаратам.

Типичные применения

Рефлюксный трубопровод CIP биофармацевтического ферментационного резервуара
Рефлюксный трубопровод CIP биофармацевтического ферментационного резервуара
Транспортировка высокоагрессивных сред в цехе кислотного выщелачивания материалов литиевых аккумуляторов
Общий контроль качества и доставка
Испытание: 100% вихретоковое испытание (ET) + испытание на твердость (HRB ≤ 90), соответствие испытаниям на изгиб ASTM E290.
