Трубная решетка

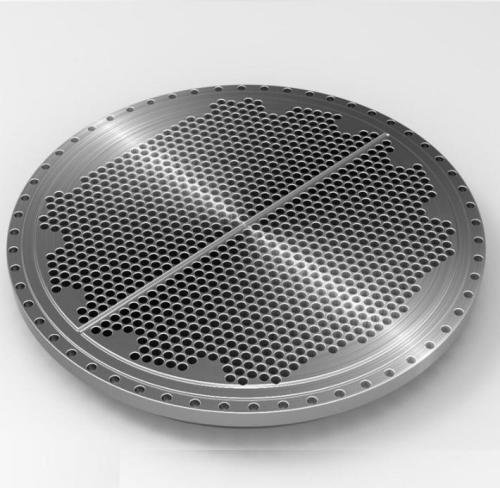

SN Valve — ведущий китайский производитель трубных решеток. Атрубная решеткаОбычно изготавливается из круглого плоского куска пластины с отверстиями, просверленными для размещения трубок или труб в точном месте и по схеме относительно друг друга. Трубные решетки используются для поддержки и изоляции труб в теплообменниках и котлах или для поддержки фильтрующие элементы.Трубы прикрепляются к трубной решетке с помощью гидравлического давления или посредством роликового расширения.Трубная решетка может быть покрыта плакирующим материалом, который служит коррозионным барьером и изолятором.Трубные решетки из низкоуглеродистой стали могут включать слой более высокого сплава. металл приклеен к поверхности, чтобы обеспечить более эффективную коррозионную стойкость без затрат на использование твердого сплава, что означает, что это может сэкономить много средств.

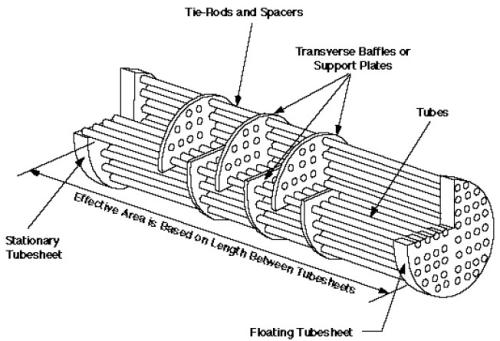

Пожалуй, самое известное применение трубных решеток — это опорные элементы в теплообменниках и котлах. Эти устройства состоят из плотного расположения тонкостенных трубок, расположенных внутри закрытой трубчатой ​​оболочки. Трубки поддерживаются с обоих концов листами, просверленными в заранее заданный рисунок, позволяющий концам трубок проходить сквозь лист. Концы трубок, которые проникают в трубную решетку, расширяются, чтобы зафиксировать их на месте и образовать уплотнение. Схема расположения отверстий для труб или «шаг» варьирует расстояние от одной трубки до тот Это позволяет манипулировать скоростью жидкости и перепадом давления, а также обеспечивает максимальную турбулентность и контакт поверхности трубок для эффективной теплопередачи.

В случаях, когда крайне важно избежать смешивания жидкостей, может быть предусмотрена двойная трубная решетка. Проектирование трубных решеток – достаточно точный и сложный процесс; Необходимо установить точное количество трубок и рассчитать схему расположения отверстий, обеспечивающую их равномерное распределение по поверхности трубной решетки. В больших теплообменниках может проходить несколько тысяч трубок, сгруппированных в точно рассчитанные группы или пучки. В наши дни проектирование и производство листов в значительной степени автоматизировано с помощью компьютерного программного обеспечения (например, CAD), выполняющего расчеты, а сверление трубных решеток выполняется на станках с числовым программным управлением (ЧПУ). В этой конструкции внешняя трубная решетка находится вне контура корпуса, что практически исключает вероятность смешивания жидкостей. Внутренняя трубная решетка вентилируется в атмосферу, поэтому любая утечка жидкости легко обнаруживается. Отдел сверления фланцевого завода в Хэбэе Хайхао располагает профессиональным буровым оборудованием и рабочей командой, поэтому мы можем предоставить вам трубную решетку самого высокого качества.
