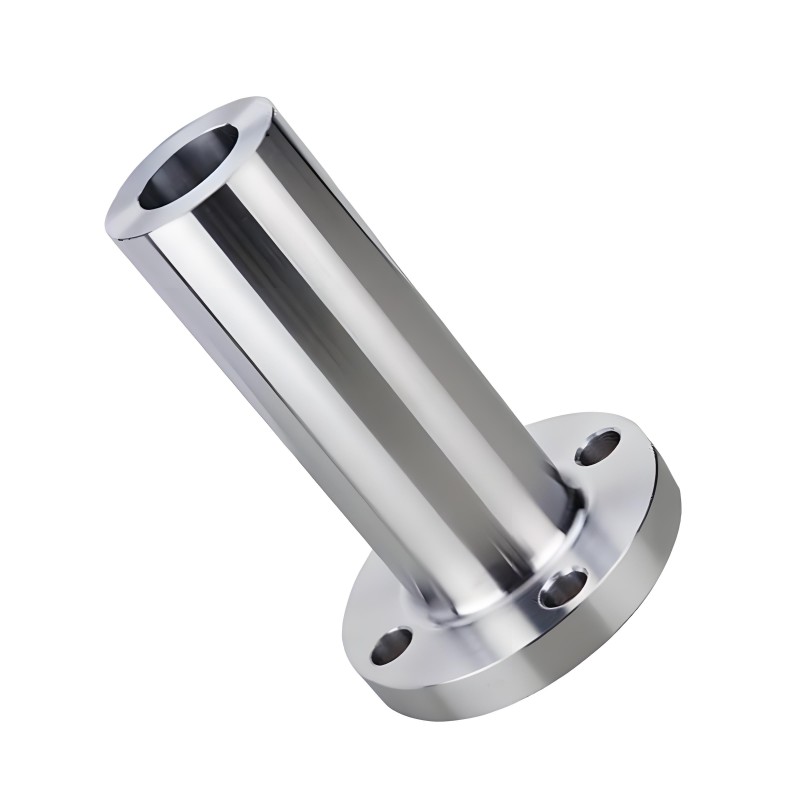

Длинный приварной фланец

Стандартные характеристики: в основном соответствуют HG/T20615-2009 (Китайский химический стандарт) и ASME B16.5 (стандарт США), а некоторые конструкции также соответствуют международным стандартам, таким как ISO 7005-1.
Выбор материала: распространенные материалы включают углеродистую сталь, нержавеющую сталь (например, 304/316L), легированную сталь и дуплексную сталь (например, 2205). Для особых условий работы также можно использовать материалы из сплава Hastelloy или титана.
Производственный процесс: используется комплексный процесс ковки или штамповки в сочетании с высокоточной токарной обработкой с ЧПУ для обеспечения плотности и точности размеров фланца.

Длинные приварные фланцы обычно используются в следующих случаях:
Энергетическая и химическая промышленность: трубопроводы высокого давления нефтепереработки, системы хранения и транспортировки СПГ, контуры циркуляции травильного оборудования.
Электричество и атомная энергетика: Башни из стальных труб передачи сверхвысокого напряжения и системы охлаждения для атомных электростанций должны соответствовать стандарту сварных швов первого уровня.
Суда и фармацевтика: система охлаждения морской водой, подача стерильных жидкостей, поверхность полирована до Ra ≤ 0,8 мкм в соответствии с гигиеническими требованиями.
Общая промышленность: высокотемпературные котлы, сосуды под давлением и трубопроводные соединения для повторяющихся нагрузок.

Метод сварки:
Ручная сварка в защитной газовой среде (GTAW/SMAW): используется для корневой сварки фланцев небольших размеров или сложных условий труда.
Автоматическая дуговая сварка под флюсом (SAW): подходит для двусторонней проварки фланцев большого диаметра без необходимости очистки корня, с высокой эффективностью и степенью квалификации сварного шва 98%.
Конструкция канавки: Обычно используется односторонняя V-образная или U-образная канавка с тупой кромкой ≥7 мм и зазором между соединениями 0–1 мм, чтобы обеспечить полный провар сварного шва и предотвратить прожог.
Конструкция канавки: Обычно используется односторонняя V-образная или U-образная канавка с тупой кромкой ≥7 мм и зазором между соединениями 0–1 мм, чтобы обеспечить полный провар сварного шва и предотвратить прожог.

Преимущества:
Высокая несущая способность: конструкция горловины рассеивает нагрузку, снижает риск утечек и подходит для систем высокого давления выше PN16MPa.
Простота установки: сварка на месте исключает процесс проверки сварных швов, что особенно подходит для модульного оборудования с ограниченным пространством.
ограничения:
Высокая стоимость: объем сварочных работ велик, расход сварочных стержней высок, а цикл обработки длительный.
Слабая усталостная прочность: Не рекомендуется для трубопроводов с частыми изгибами или резкими перепадами температур.
