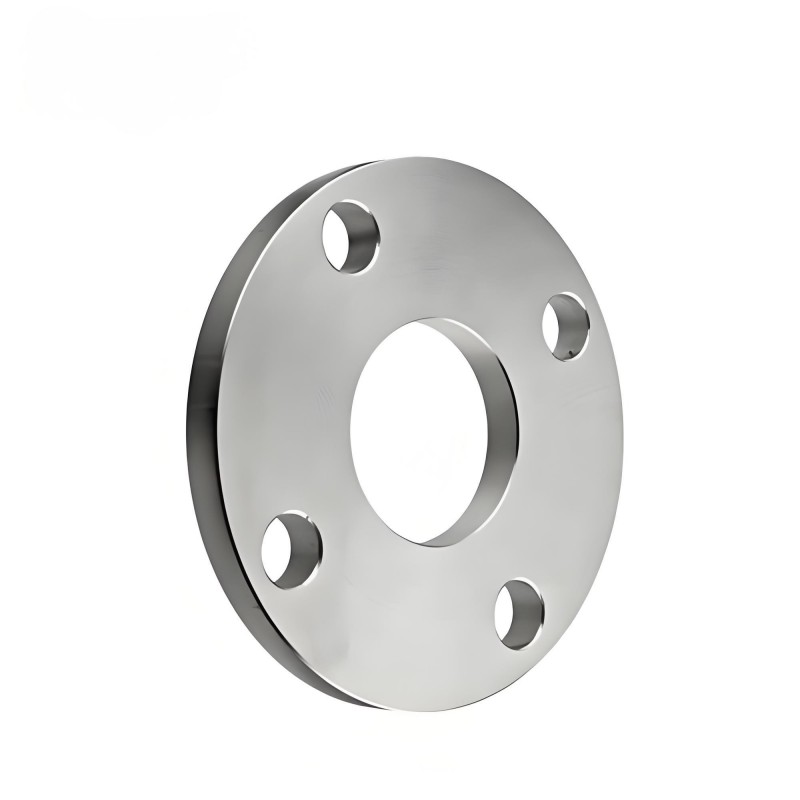

Плоский фланец

Полноплоскостная конструкция: уплотнительная поверхность полностью находится заподлицо с торцевой поверхностью фланца, а уплотнение достигается путем затягивания прокладки болтами. Подходит для систем низкого или среднего давления (например, PN6-PN300).
Совместимость: обычно используется в сочетании с плоскими прокладками (например, резиновыми, асбестовыми или металлическими прокладками). Во время установки убедитесь, что фланцы параллельны и выровнены, чтобы избежать утечек.
Упрощенное обслуживание: отсутствие сложной геометрической конструкции, легкая разборка и замена прокладок.

Общие материалы:
Углеродистая сталь: ASTM A105/A105N (комнатная температура), A350 LF2 (условия использования при низких температурах).
Нержавеющая сталь: ASTM A182 F304/F316L (коррозионностойкая).
Стандарты производства:
Американский стандарт: ANSI B16.5 (номинальное давление: от 150 до 2500 фунтов).
Международные стандарты: DIN, JIS, EN1092-1 и т. д. позволяют адаптировать проекты по всему миру.
Обработка поверхности: гальваника, горячее цинкование или антикоррозионное покрытие (например, желтая краска, черная краска) для повышения коррозионной стойкости.

Жидкостные системы низкого давления, такие как водоснабжение и канализация, системы отопления, вентиляции и кондиционирования и т. д., требуют низкого давления уплотнения и являются экономически эффективными.
Химическая и пищевая промышленность: для сантехнических труб используются плоские фланцы из нержавеющей стали (полированная поверхность Ra≤0,8 микрон), что соответствует требованиям сертификации FDA или EHEDG.
Модульное оборудование: Благодаря своей простой конструкции его часто используют для модульного или быстрого монтажа сборных труб.

Преимущества плоского фланца:
Жидкостные системы низкого давления, такие как водоснабжение и канализация, системы отопления, вентиляции и кондиционирования и т. д., требуют низкого давления уплотнения и являются экономически эффективными.
Широкая адаптируемость: совместимость с несколькими типами прокладок, высокая гибкость.
ограничения:
Предел высокого давления: Не подходит для систем сверхвысокого давления (2500 и выше), поскольку плоский контакт подвержен утечкам из-за неравномерности давления.
Требования к высокой точности установки: необходимо строго соблюдать параллельность фланца, в противном случае это может привести к повреждению уплотнения.
