| DN10 (3/8 ") | DN15 (1/2 ") | DN20 (3/4 ") | DN25 (1 ") | DN40 (1-1/2 ") |
| DN50 (2 ") | DN80(3") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 ") | DN350 (14 ") | DN400 (16 ") |
| DN450 (18 ") | DN500 (20 ") | DN550 (22 ") | DN600 (24 ") |

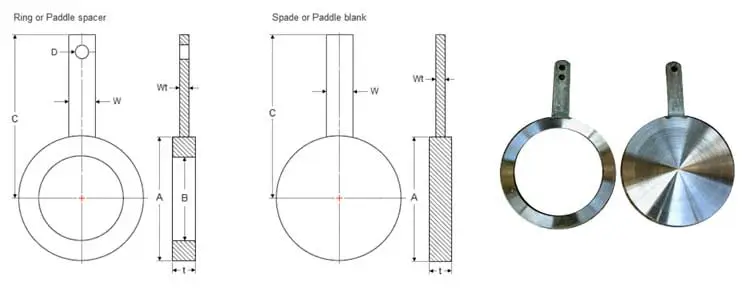

| НПС | Снаружи Является A |
Внутри Является B |
Центр к Конец C |
Толстый нож t |
Ручка Ширина W |
| 1/2 | 45 | 16 | 126 | 3 | 32 |
| 3/4 | 54 | 21 | 131 | 3 | 32 |
| 1 | 64 | 27 | 136 | 3 | 32 |
| 1.1/4 | 73 | 42 | 145 | 6.4 | 32 |
| 1.1/2 | 83 | 48 | 145 | 6.4 | 32 |
| 2 | 102 | 61 | 155 | 6.4 | 32 |
| 2.1/2 | 107 | 73 | 170 | 6.4 | 32 |
| 3 | 133 | 89 | 170 | 6.4 | 32 |
| 3.1/2 | 159 | 102 | 202 | 9.7 | 38 |
| 4 | 172 | 114 | 202 | 9.7 | 38 |
| 5 | 194 | 141 | 225 | 9.7 | 38 |
| 6 | 219 | 168 | 225 | 12.7 | 38 |
| 8 | 276 | 219 | 267 | 12.7 | 38 |
| 10 | 337 | 273 | 322 | 15.7 | 44 |
| 12 | 406 | 324 | 357 | 19.1 | 44 |
| 14 | 448 | 356 | 378 | 19.1 | 44 |
| 16 | 511 | 406 | 410 | 22.4 | 44 |
| 18 | 546 | 457 | 427 | 25.4 | 51 |
| 20 | 603 | 508 | 455 | 28.4 | 51 |
| 24 | 714 | 610 | 512 | 31.8 | 51 |
Слепая зрелища, также известная как слепая фигура-8, представляет собой безопасное устройство, используемое в системах трубопроводов для изоляции участка трубы на форум, проверке или отключении.

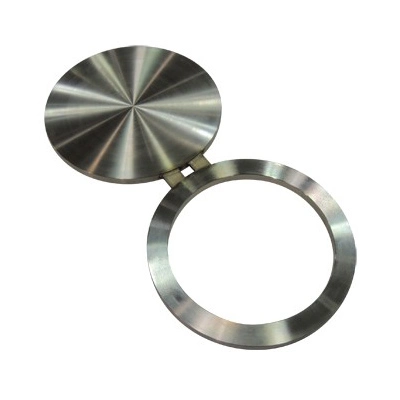

Он состоит из двух металлических дисков, соединенных небольшим участком посередине, напоминающей пару очков или Fiqure-8, отсюда и название. Один диск представляет собой сплошную пластину (слепой, а другой - кольцо (проставка. Слепая зрелища вставляется между двумя фланцами, которые полностью блокируют поток (используя слепую сторону) или позволяют ему пройти через (используя сторону спейсера).
Функциональность и использование:
LSOLOTION: когда сплошная пластина LBLIND) боковая сторона обращена к трубопроводу, она действует как барьер, предотвращая поток и гарантируя, что тезис полностью изолирован. Это имеет решающее значение для технических работ или в ситуациях экстренного отключения, где он не требует, чтобы не проходил жидкость через сегмент системы трубопровода.
Рабочий поток: Когда система находится в нормальной работе, кольцо (сторона проставки расположена для выравнивания с неограниченным потоком, проставка, по существу, действует как часть трубопровода во время нормальных операций.
Быстрый переключение: дизайн слепого зрелища обеспечивает быстрый и легкий переключение между открытым LSPACERL и Closed (Blind) положениями, просто поворачивая зрелищный слепой, не удаляя его из фланца. Это удобство делает высокоэффективным для систем, которые требуют частого переключения между режимами работы и технического обслуживания.
Преимущества:
Универсальность: жалюзи зрелища подходят для различных промышленных применений, включая нефть и газ, химическую обработку и генерацию силы, где часто необходима изоляция трубопровода.
Безопасность: обеспечивая физический барьер в трубопроводе, зрелища жалюзи значительно повышают безопасность во время технического обслуживания.
Экономическая эффективность: поскольку их можно легко повернуть, не будучи полностью удаленными из трубопровода, жалюзи зрелища снижаются и затраты на рабочую силу, связанные с изоляцией системы.
